Werth VideoCheck® IP 6400設計特殊設計的使用標準件的多傳感器三坐標測量機。在X軸上的無磨損線性電機使其具有定位速度。量程X=6400毫米;Y=100毫米; Z=100毫米。傳感器系統Werth光纖探測器, Werth輪廓探測器應用領域循環滾珠導螺桿和螺母的測量（詳細參數請撥打400-711 6391/010-80470808）
Dantsin-Werth FlatScope平面零件光學掃描儀適于工廠高速柵格二維掃描測量平面類零件，如線路板、手機外殼、模板等。封閉式結構，平面光源位于頂部機蓋，CCD變焦系統位于機器底部，快速聚焦于大玻璃工作臺表面，可同時測量位于工作臺表面各種不同類型零件。作為測量?jī)x器，該掃描儀可準確測量二維工件.主要特點：◆ 高速的矩陣式掃描系統，適用于生產現場的二維測量◆ 工業圖像處理系統，掃描規則的幾何元素及自由輪廓◆ 被測工件可任意位置放置◆ 模塊化的測量軟件◆ 利用投射光和透射光進行工件掃描◆ 快捷方便的WinWerth評估軟件◆ WinWerth軟件CAD在線和公差擬合測量◆ 平面光源◆ 精度采用高標準雙邊標定 技術參數：（詳細參數請撥打400-711 6391/010-80470808）測量范圍（玻璃工作臺?尺寸）:X = 400/650mmY = 200/400/600mm工件高度：Z = 100mm光柵尺分辨率：0.1µm
Dantsin-Werth公司生產的EasyScope臺式非接觸光學三坐標測量機為車間、生產現場快速檢測工件三維尺寸使用，精度高、靈活快速。EasyScope主要特點：◆ 通過投射光和透射光對基本幾何元素進行全自動影像測量◆ 系統測量模塊化，保證用戶可以對特殊工件進行測量◆ 模塊化的系統結構，能夠全滿足客戶特殊需求◆ 集成放大光路 (0.9x-4.3x 放大比率 28x -130x)◆ 可選觸發式傳感器系統，使測量機具有高度靈活性及快速測量能力◆ Z軸方向自動聚焦測量系統◆ 具有高度靈活的CNC光源裝置 技術參數：（詳細參數請撥打400-711 6391/010-80470808）型 號 EasyScope200/150/150 測量范圍 (X軸) 200mm (Y軸) 150mm 150mm 分辨率 0.1µm
Werth StentCheck®用于支架測量的復合式三坐標測量機結構帶有轉軸/傾斜軸的3D數控復合式三坐標測量機測量范圍X= 200mm/ 300mm/400mm; Y=200mm, Z=200mm傳感器Werth圖像處理傳感器，接觸觸發探針，旋轉的OnTheFly應用可測量支架的以下特征：支架厚度，壁厚，端槽角，連接支桿， 孔，末端弧形半徑， 支架長度等 （詳細參數請撥打400-711 6391/010-80470808）
Werth ScanCheck®在車間環境中，針對經濟維度控制和計量器更換的三維超緊湊型掃描測量機設計臺式三維數控接觸式傳感器坐標測量機。量程X=400/400/600毫米; Y=200/400/650毫米 ; Z=200/400/300毫米.傳感器系統觸覺動態測量探頭系統應用領域工具制造業，機器制造和汽車制造業中的小型立方體工件。 （詳細參數請撥打400-711 6391/010-80470808）
德國Werth的Scopecheck 50 2D Man二維光學測量?jī)x為工廠、生產現場使用，用于各種工件二維測量。結構穩固、操作簡單、穩定性好。ScopeCheck 50 2D man主要特點：◆ 在投射光和透射光下均具有自動尋邊功能◆ 可選擇物鏡1-100x◆ 測量工作臺可選配50x50mm或150x50mm◆ Z軸移動范圍50mm◆ 光源亮度可大范圍調節? （詳細參數請撥打400-711 6391/010-80470808）

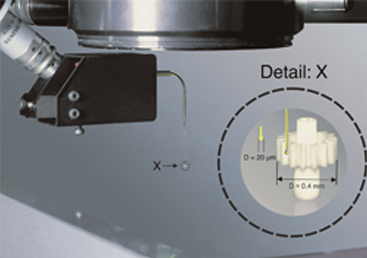

![Fiber Probe二維及三維光纖傳感器測頭]( "Fiber Probe二維及三維光纖傳感器測頭")
Werth測量機的測量范圍從幾十個毫米到數米，精度從幾個微米到百個nm，測量分辨率高到達1個nm，可以集成進去使用的測量傳感器：接觸式單點、接觸式掃描、低接觸力測頭、激 光、激光線掃描、快速激光、WERTH光纖側頭，WERTH光學測頭、普通光學測頭、可見光干涉測頭、接觸式和激光復合的粗糙度測頭，WERTH CT (X 光高精度)測頭等十多種。Werth 光纖測頭 WFP 3D 主要特點： ◆ 接觸式的光纖測頭，測量數據通過圖象處理傳感器來分析 ◆ 在Werth所有安裝有光學測量傳感器的測量機中都可以安裝光纖測頭 ◆ 光強通過CNC控制 ◆ 全自動的常規幾何和輪廓形貌的測量和掃描 ◆ 3D測量軟件WinWerth®，具有Windows的操作風格 ◆ 提供標定光纖測頭的軟件 ◆ 應用范圍，例如：橡膠和塑料件，量塊，微小齒輪，發動機噴油孔，標定光學鏡頭等 ◆ 可以測量的幾何尺寸為10個微米, 測量精度小于一個微米 ◆ 可以測量宏觀幾何尺寸(如長度，直徑等), 也可以測量微觀幾何數據(如粗糙度) ◆ 是一個三維的測量傳感器, 可以單點測量, 也可以通過掃描來測量 ◆ 測量時的接觸力小，幾乎可以忽略不計 ◆ 根據測量任務的要求，Werth光纖測頭可以在自身照明或者外部下射光的照明條件下測量 ◆ 常見的應用范圍包括發動機的噴油嘴(Fig. 1)，微小齒輪(Fig. 2)，用EDM制造的零件和刀具，發動機頁片上的散熱孔，電極板，微小電機的零件等 應用范圍：◆ 發動機噴油嘴 ◆ 小齒輪 ◆ 塑膠件 ◆ 量具 ◆ 模具 ◆ 光纖部件 ◆ 光學部件的標定等等技術參數:（詳細參數請撥打400-711 6391/010-80470808）◆ 測頭直徑為20微米，可以用于測量小的零件的幾何細節，如孔，角度等。 ◆ 微小的接觸誤差。光纖測頭直接接觸待測物體的微觀幾何。
德國Werth公司系列復合式光學三坐標可選配各種點激光、線激光、WIP雙頻白光干涉白點測量傳感器測頭。主要用于微小內外部尺寸測量, 例如噴油嘴內壁截面直徑及內壁輪廓測量主要特點：◆用于微小形位尺寸測量, 像噴油孔, 小溝槽, 特別 是小孔內壁粗糙度測量◆ 非接觸式光纖傳感器◆ 基于雙頻干涉原理, 可用于不同的表面材料屬性◆ 傳感器自動更換系統◆ 光學可視化測量, 操作應用簡便◆ 可選配旋轉測量模塊, 用于內外壁切面測量評估◆ 可評估粗糙度WIP技術參數：(詳細參數請撥打 400-711 6391 / 010-8047 0808）◆ 傳感器原理 雙頻干涉原理◆ 工作距離 0.01-3mm◆ 測量范圍 +/-150µm
1.精度優化的實心花崗巖結構，帶固定入口2.400 mm x 400 mm x 250 mm 的測量體積在同類設備中獨樹一幟3.使用遠心精密光學器件和強大的輪廓圖像處理進行高精度光學測量4.集成其他高精度傳感器，例如獲得專利的觸覺光學微型探針 Werth Fiber Probe ®或色度焦點傳感器5.得益于快速對比度自動對焦，可在 Z 軸上進行高精度測量技術規格設計類型超高精度 3D CNC 多傳感器固定龍門坐標測量機測量范圍X=400mm, Y=400mm, Z=250mm準確性允許的長度測量偏差高達 0.15 µm
![Dantsin OMT 復合式全自動影像測量?jī)x]( "Dantsin OMT 復合式全自動影像測量?jī)x")
丹青OMT復合式全自動影像測量?jī)x，采用花崗巖平臺結構，標配同軸變焦鏡頭，高清數字相機，高像素遠心光學鏡頭；X、Y、Z三軸均采用伺服電機雙重閉環運動控制、可保證電機在中、高速動動時的穩定性和準確的定位功能，Z軸自動對焦。帶移動平臺的復合式測量系統，滿足各種工件的二維及三維測量。加配接觸測頭可以實現高精度高度測量和三維空間尺寸測量。搭配高精度的D-Vision測量軟件，通過光學成像完成非接觸測量,特別適合于沖壓件，塑料件，注塑件和絲膜印刷，電子等行業的測量要求。主要特點：◆ 采用精密花崗巖機臺，精度高、穩定性好；◆ X、Y平臺精密交叉滾子導軌，保證精度及使用年限◆ CCD光電轉換，方便調節光源強度并可記憶光強度◆ X、Y、Z三軸均采用CNC伺服電機雙重閉環控制◆ 三方向坐標軸配分辨率為0.05um的光電位移傳感器◆ 操縱盒配備有微調設置和放大倍率調節按鈕◆ 高像素遠心光學鏡頭◆ 配置自動變倍光學鏡頭，精度高、穩定性好；◆ 高分辨率CCD，實現產品高清晰度測量；◆ 采用高清數字相機，Z軸自動對焦◆ 模塊化設計，組裝、維護便捷◆ 一鍵測量，視野范圍內可同時測多個工件圖像◆ 激光點視覺輔助快速鎖定測量區域;◆ 可搭載激光掃描模塊，接觸式測量模塊◆ 全鼠標的自動化控制，簡單易用；◆ 提供多種規格配置，可根據要求進行個性化定制◆ 直觀的操作界面、可個性化定制檢測報告以及智能化的特征自動識別
