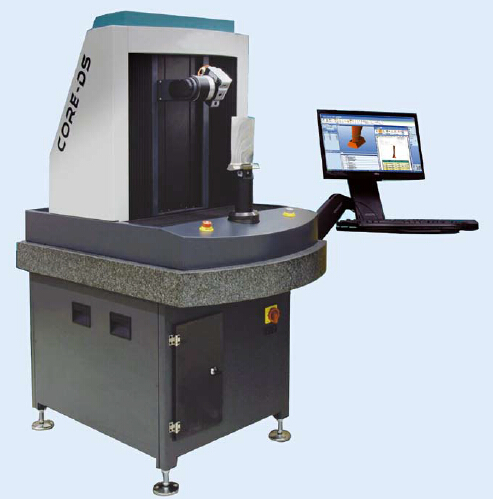

Dantsin-CORE 葉片類多軸旋轉白光測量機
Dantsin-CORE的設計理念是為了讓葉片的生產和檢測同步，設備采用白光點掃描傳感器，連續旋轉測座配合高精度轉臺，七軸聯動測量，配置專用測量軟件，能實現對葉片類零件的快速、準確測量。尤其是適合生產現場環境，而且更適合高反光率及透明表面的測量。適用于發動機葉片、透平葉片、渦輪葉片和壓氣機葉片快速準確測量。
?典型應用：
◆ 適合各種類型葉片快速測量
◆ 可測量半徑<75μm的小圓弧
◆ 葉型全自動擬合
◆ 圍帶/葉型/葉根相對位置的評定
◆ 二維/三維圖形的實時輸出
◆ 葉片長弦長的計算及進/出氣邊測量
◆ 葉形過渡圓弧的測量?
主要特點：
◆ CORE-DS采用5軸NC聯動，數字化控制系統，具備狀態自檢、故障診斷和報警功能
◆ CORE-DS能對發動機葉片的葉身型面、緣板、阻尼臺等部位尺寸進行測量及形位公差的分析與評價
◆ 白光傳感器工作距離80mm，入射光允許角度：90°±85°，能實現單個葉片和聯體葉片測量
◆ 無需對拋光表面和高反光表面進行處理可直接進行測量
◆ 能準確測量半徑≤75μm的葉型前后緣R尺寸
◆ 轉臺上平口鉗固定葉片直接測量，無需定制專用夾具
◆ 葉身型面測量時，測點間距可調，間距1μm
◆ 專用葉片測量及分析軟件，葉片的參數定義符合《HB5647-1998葉片葉型的標注、公差與葉身表面粗糙度》標準要求
◆ 測量速度快：典型工件（長度70mm，弦寬25mm的葉片）從測量到評價不少于5個截面葉型（含前后緣）測量、分析評價、結果輸出的時間不超過4分鐘
◆ 整體結構，無需氣源，移動方便，在需要移動位置時可快速重新部署
◆ 具備防塵、抗震動、對溫度影響小等特點，適用于車間現場環境
