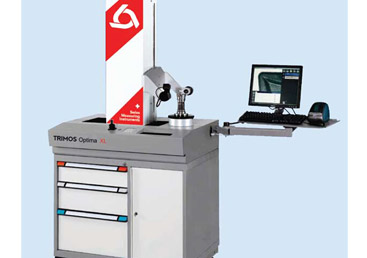

Dantsin-TRIMOS? OPTIMA? XL? 光學對刀儀
Dantsin-TRIMOS新型OPTIMA? XL數字相機式對刀儀采用高分辨率的光學CCD測量系統，精度高穩定性好的數據處理系統。集成CCD數字相機和帶有19英寸液晶觸摸式顯示器，快捷圖標提示，易于掌握，鼠標操作使測量變得簡單。X、Z雙軸電機驅動μm級控制，智能軟件可根據刀尖形狀自動選擇測量程序，測量數據可通過接口傳送至機床或PC，自動測量刀尖角度、刀尖圓弧半徑，高度、直徑。靈活采點測量。
主要特點：
◆ 游戲手柄控制測量臂移動，將被測刀具移入相機成像范圍，立即顯示測量圖像
◆ 固定軸測量保證了測量精度高，通過方向手柄，可以得到微米級定位精度
◆ 系統自動選擇測量程序，也可手動選擇合適的測量程序
◆ 光學放大40倍
◆ 儀器可存儲10000把刀具參數和1000個參考零點
◆ 輪廓記憶功能，可在屏幕上顯示多個記憶輪廓，進行比較測量
◆ 標準主軸帶保護套，可選配真空主軸
◆ 大測量范圍可供選擇
◆ ISO 60主軸可選擇
主要功能：
◆ 刀刃角度測量功能
◆ 刀尖圓弧半徑測量功能
◆ X、Z軸二維距離測量功能
◆ 嵌入式刀具預調管理系統軟件
◆ 標準刀柄管理測量系統軟件
◆ 通過USB可與普通PC連接傳輸數據
?
技術參數：
型????? 號
| Optima XL
|
測量范圍（直徑）
| 400/600/1000mm
|
測量范圍（長度）
| 600/900/1000mm
|
儀器重量
| 350kg
|
同軸度誤差（主軸座位置）
| 0.001mm
|
分辨率
| 0.001mm
|
氣源
| 4-6 bar
|
刀柄
| ISO40或ISO50
|
數據接口
| RJ45/USB/RS232
|
環境溫度
| 0℃ - +40℃
|
