說明：
測量機器人所有軸的偏移 項目介紹：工業機器人的高精密依賴每條單獨軸的精密定位。測量目標：每條軸的offsets 補償值不僅要在生產中測量，裝配后，在用戶現場同樣需要測量。這些offsets 補償值要被得知，并且補償入工藝控制系統中。解決方案：所有的機器人放置在零位。隨著專用的2-D 傾斜傳感器投入，將得出在X-Y 方向中的offsets 補償值，并與機器人底部參考面做比較。接著，這些測量值將被保存在工藝控制中。交貨范圍：? 2 套ZEROTRONIC sensors ±10°? 依據用戶要求的專用2-D 磁性固定架? BlueMETER 作為
說明：

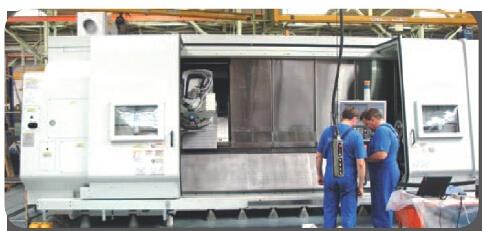

機床的校準(工作面直徑達1250mm長度達3000mm)包括縱軸和橫軸的俯仰和滾擺測量規程。 測量目標： 機床必須在X-Y方向上準確。因此需要給出帶有數值和圖形顯示的俯仰和滾擺測量報告。 解決方案： 自從機床有了斜床身，2D-ZEROTRONIC測傾傳感器和BlueTC安裝在機床頭部一個結實的水平鋼板。因為ZEROTRONIC測傾傳感器單元和BlueTC都配有磁鐵，因此它們能輕松的安裝在平板上。 安裝'俯仰滾擺'軟件MT-SOFT的電腦直接連接BlueMETER。2D-傳感器測量值通過BlueTC無線傳輸?shù)?BlueMeter。簡單和快速的得到了機床俯仰和滾擺軸的測量數據，并且提供了測量的規程。
說明：
來自Kleiner公司質量預審規劃部門的Jürgen Fäßler（左）和惟德測量技術有限公司的 當多個光學傳感器共同工作多傳感器在Kleiner沖壓技術公司質控環節的運用 Kleiner沖壓技術自主設計并制造用于精密沖壓產品生產的工具。這對于他們所生產的零件的質量具有重要意義。高精度復合式三坐標測量機WerthVideoCheckHA擁有各種能適應不同測量任務的光學傳感器，為構建工具和零件的三維高清形狀提供了準確的測量結果。 當多個光學傳感器共同工作多傳感器在Kleiner沖壓技術公司質控環節的運用 來自Kleiner公司質量預審規劃部門的JürgenFäßler（左）和惟德測量技術有限公司的 銷售主管DetlefFerger在討論關于多傳感器應用的一個實例問題 從微型沖壓件，彈簧，門栓片到裝配好的引線框架，位于普福爾茨海姆市的Kleiner有限公司專門生產該類精密沖壓件。這些沖壓件被運用于各行各業如汽車、塑料、電氣、醫藥和電子工業中。公司以適應客戶需求為方針，他們的宗旨是：“客戶看重的是質量?！币驗樗a(chǎn)部件的質量很大程度上由工具的精密程度決定，而且好的質量并不是偶然得到的。因此，Kleiner公司這位經認證的沖壓件專家專門設立了高性...
![一步解決過程測量-海蒂詩采用Werth多傳感器CMM取代多種手動測量手段]( "一步解決過程測量-海蒂詩采用Werth多傳感器CMM取代多種手動測量手段")
說明：
一步解決過程測量-海蒂詩采用Werth多傳感器CMM取代多種手動測量手段 一步解決過程測量-海蒂詩采用Werth多傳感器CMM取代多種手動測量手段 即使是在過程中間階段，沒有適當?shù)臏y量系統是沒有辦法保證產品的高品質。對于很多公司而言，機床工作站的測量主要通過手動測量，借助卡尺，千分尺或指示器等工具。合格的工人知道如何使用這些工具，并且能夠得到滿意的測量結果。 然而，測量結果取決于工人，他們可能會允許一些意想不到的誤差，這些誤差不會記錄在案。測量結果很少集成在計算機質量系統（CAQ）。幾遍他們記錄下這些寶貴的詩句他們也消失在文件柜中。通過支持評價的方式，上述的整個流程會更加準確，更加快捷。夾具五金制造商-Hettich（德國，Kirchlengern）就是一個實現上述目標的例子，他們采用多傳感器三坐標測量儀（CMM）來取代原有的手動測量工具，改進的測量技術。 幾臺來自Werth測量技術的FQ型復合三坐標測量儀CMM設備渠道了原有的手動工作臺，來完成過程測量任務。同時，公司的質量保證部門執行測量技術規范，并為復合三坐標測量儀CMM設備提供程序結構。 測量儀的軟件和主要測量程序是專門為這一區域設計的。質量保證部門培訓操作人員，并且把主要檢測程序分成對應測量階段的不同部分。目前，每臺測量儀大概有1600個測量程序。為了處理大量的數據，這些程序在幾臺測量儀之間來回復制運行。這些保障措施使Hettich公司具備高質量標準。 優勢 Hettich公司把單個部件的測量從17分鐘減少到了約2.5分鐘 使用Werth測量技術的FQ型CMM設備使每個部件的測量費用減少了一半 所有的傳感器在同一個坐標系統，因此復合CMM設備能一步完成復雜部件的測量。 一步解決過程測量-海蒂詩采用Werth多傳感器CMM取代多種手動測量手段 通過比較來證明實力 通過比較Hettich公司的實際檢測手段就能看出其實力...
說明：
保證中國高鐵運行的高精密檢測設備-Trimos測長機 中國高鐵（CRH）使用丹青公司TRIMOS設備：LABCONCEPTNano和HorizonPremium測長機開展新一代列車。 CRH是由中國鐵路運營的高速鐵路服務。在中國所有的商業使用的高速列車被稱為CRH。動車組列車不同系列將有一個高速度250公里/小時，350公里/小時，416.6公里/小時，CRH380BL，達到487.3公里/小時的試驗速度。 要的達到這個速度，CRH需要選擇準確的測量儀器才有可能。我們的用戶配備了一臺LABCONCEPTNano和一臺HorzionPremium。 保證中國高鐵運行的高精密檢測設備-Trimos測長機 保證中國高鐵運行的高精密檢測設備-Trimos測長機 保證中國高鐵安全運行的高精密檢測設備-Trimos測長機 保證中國高鐵運行的高精密檢測設備-Trimos測長機 TrimosHorzionPremium大型測長機 保證中國高鐵運行的高精密檢測設備-Trimos測長機 保證中國高鐵運行的高精密檢測設備-Trimos測長機 TrimosLabconceptNano高精密測長機 Trimos Horzion Premium大型測長機Trimos Labconcept Nano高精密測長機
![聚焦刀具精密測量]( "聚焦刀具精密測量")
說明：
追求精度 為了使加工更加經濟，許多公司都會采用專用的硬質合金刀具。這些刀具的公差等級甚至能達到微米級別。為了制造這些刀具，Wolf公司選用Werth公司的測量設備，這些設備給了他們強有力的支持 聚焦刀具精密測量 Wolf集團的模具和工具部門GmbH成立于2000年，它是Wolf集團的子公司。 它以制造切削刀具和彎曲系統起家。基于協同的原則，他們將姊妹公司（WolfBeschichtungsGmbH）在鍍膜領域中獲取的經驗融入到成形、彎曲、沖壓工具領域。如今公司的業務范圍已經廣泛了，包括：三位磨削、接觸腐蝕、沖壓工具、塑料注塑模甚至汽車行業的圓形零件模型。 為了更進一步拓展其業務范圍，在2002年興建了一棟新的大樓，同時在制造裝備升級上投入巨額投資。包括采購WerthVideoCheckIP型坐標測量儀，這款測量儀配套了多傳感器技術，使其具備快速測量二維和三維幾何尺寸。借助圖像處理傳感器，能夠準確獲取和評估圓柱形和下切削的二維輪廓特征。VideoCheckIP型坐標測量儀還配套了馬達驅動，可拋機械探頭。 豐富的經驗 多傳感器測量設備能夠融合多種測量手段，采用頂光源或底光源，接觸或激光技術。2DBestFIt軟件包能夠?qū)⒐羁紤]在內。此外，測量儀還是一臺現代化的輪廓投影儀。聚焦刀具精密測量 Wolf集團的總經理，HorstWolf先生這樣說道：“這套測量系統對我們很重要。對于汽車行業而言，尤其需要能夠反映其部件幾何尺寸的數據，無論這些部件是塑料、金屬板材、還是整塊硬質合金。對于沖壓凹模而言，也經常使用ToleranceFit軟件。如果公差等級不正確，那么沖壓部件將會嚴重受損。這會大大地增加運行費用?！?Wolf集團的工具技術部門占總銷售額的50%。其專長是制造專用的硬質合金刀具 例如步進鉆頭、生產用多功能工具。為了制造這些精密工具，公差等級達到±3μm，必須要有適當?shù)?..
